giới thiệu

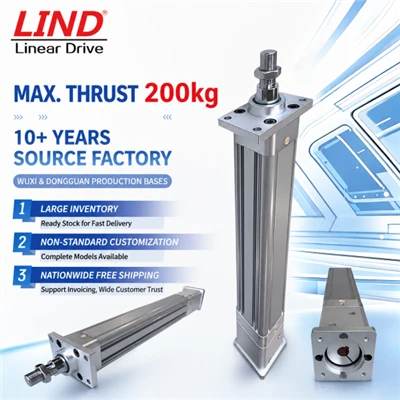

cácXi lanh truyền động tuyến tính quaylà một xi lanh điện bằng nhôm chuyển đổi chuyển động quay do động cơ-điều khiển thành chuyển động tuyến tính chính xác. Nó được thiết kế cho các hệ thống tự động hóa nhỏ gọn yêu cầu độ chính xác định vị cao và phản hồi nhanh trong các ứng dụng công nghiệp tải nhẹ.
Thông số kỹ thuật
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Người mẫu | LOE100 |
| Kiểu | Nhiệm vụ nhẹ-, Trục song song, Vỏ nhôm |
| Tối đa. Lực đẩy / Căng thẳng | 2T |
| Cú đánh hiệu quả | 50mm ~ 1600mm |
| Vít bóng | φ32mm, cấp C7/C5 |
| Chỉ huy | Tiêu chuẩn 5 mm hoặc 10 mm |
| Độ lặp lại | ±0,01 ~ ±0,02mm |
| Khả năng tương thích động cơ | Động cơ servo / bước |
| Lớp bảo vệ | IP65 (Có thể tùy chỉnh) |
| Vật liệu | Thân hợp kim nhôm (Anodized cứng) |
| Cuộc sống phục vụ | >10.000 km |
|
Công suất động cơ(W) |
1000W (3000 vòng/phút) |
1000W (2000 vòng/phút) |
1500W (3000 vòng/phút) |
1500W (2000 vòng/phút) |
||||
|
Mô-men xoắn định mức N. m |
3.18 |
4.77 |
4.77 |
7.16 |
||||
|
Chế độ lái xe |
Vít bi chuyển đổi C7/Vít bi mài C5 (mặc định C7) |
|||||||
|
Lặp lại độ chính xác định vị (mm) |
±0.02/±0.01 |
|||||||
|
Chì vít (mm) |
5 |
10 |
5 |
10 |
5 |
10 |
5 |
10 |
|
Tốc độ tối đa (mm/giây) |
250 (1: 1) 83 (3: 1) 63 (4: 1) 50 (5: 1) |
500 (1: 1) 167 (3: 1) 125 (4: 1) 100 (5: 1) 83 (6: 1) 71 (7: 1) 63 (8: 1) 56 (9: 1) |
167 (1: 1) 56 (3: 1) |
333 (1: 1) 83 (4: 1) 67 (5: 1) 56 (6: 1) |
250 (1: 1) 83 (3: 1) |
500 (1: 1) 167 (3: 1) 125 (4: 1) 100 (5: 1) 83 (6: 1) |
167 (1: 1) |
333 (1: 1) 111 (3: 1) 83 (4: 1) |
|
Lực đẩy định mức (N) |
3395 (1: 1) 10185 (3: 1) 13580 (4: 1) 16975 (5: 1) |
1697 (1: 1) 5091 (3: 1) 6788 (4: 1) 8485 (5: 1) 10182 (6: 1) 11879 (7: 1) 13576 (8: 1) 15273 (9: 1) |
5092 (1: 1) 15276 (3: 1) |
2546 (1: 1) 7638 (3: 1) 10184 (4: 1) 12730 (5: 1) 15276 (6: 1) |
5092 (1: 1) 15276 (6: 1) |
2546 (1: 1) 7638 (3: 1) 10184 (4: 1) 12730 (5: 1) 15276 (6: 1) |
7644 (1: 1) |
3822 (1: 1) 11466 (3: 1) 15288 (4: 1) |
|
Hành trình hiệu quả (mm) |
10-1600 |
|||||||
|
cảm biến |
Công tắc từ điện tử*3 |
|||||||
|
Công suất động cơ(W) |
2000W (3000 vòng/phút) |
2000W (2000 vòng/phút) |
3000W (3000 vòng/phút) |
3000W (2000 vòng/phút) |
||||
|
Mô-men xoắn định mức N. m |
6.37 |
9.55 |
9.55 |
14.32 |
||||
|
Chế độ lái xe |
Vít bi chuyển đổi C7/Vít bi mài C5 (mặc định C7) |
|||||||
|
Lặp lại độ chính xác định vị (mm) |
±0.02/±0.01 |
|||||||
|
Chì vít (mm) |
5 |
10 |
5 |
10 |
5 |
10 |
5 |
10 |
|
Tốc độ tối đa (mm/giây) |
250 (1: 1) |
500 (1: 1) 167 (3: 1) 125 (4: 1) |
167 (1: 1) |
333 (1: 1) |
250 (1: 1) |
500 (1: 1) |
250 (1: 1) |
500(1: 1) |
|
Lực đẩy định mức (N) |
6800 (1: 1) |
3400 (1: 1) 10200 (3: 1) 13600 (4: 1) |
10196 (1: 1) |
5098 (1: 1) |
10196 (1: 1) |
5098 (1: 1) |
15288 (1: 1) |
7644 (1: 1) |
|
Hành trình hiệu quả (mm) |
10-1600 |
|||||||
|
cảm biến |
Công tắc từ điện tử*3 |
|||||||
đặc trưng
Cấu trúc nhẹ nhưng cứng nhắc
Vỏ nhôm ép đùn giúp giảm trọng lượng hệ thống trong khi vẫn duy trì độ cứng kết cấu cao để đảm bảo độ ổn định khi vận hành ở tốc độ cao.
Định vị chính xác
Được trang bị vít bi C7/C5 φ32 mm, mang lại độ lặp lại ±0,01–0,02 mm để điều khiển chuyển động nhất quán và chính xác.
Lực đẩy mạnh
Cung cấp lực đẩy lên tới 2 tấn, thích hợp cho các công việc đẩy, nâng, định vị đòi hỏi khắt khe.
Tính linh hoạt của hành trình rộng
Hỗ trợ chiều dài hành trình từ 50 mm đến 1600 mm, thích ứng với cả thiết bị nhỏ gọn và ứng dụng di chuyển-dài.
Không gian-Thiết kế tiết kiệm không gian
Cấu trúc gắn động cơ song song giúp giảm thiểu không gian lắp đặt, lý tưởng cho các hệ thống tự động hóa nhỏ gọn.
Tích hợp dễ dàng
Các giao diện được tiêu chuẩn hóa (mặt bích, chân đế, lỗ khoan) cho phép lắp đặt nhanh chóng vào thiết bị mới hoặc hiện có.
Bảo vệ đáng tin cậy
Cung cấp khả năng bảo vệ IP65 chống bụi và nước, phù hợp với môi trường công nghiệp.
LIND Phương pháp cài đặt tiêu chuẩn và sơ đồ kích thước
CB: Tai pin đôi phía sau
CA: Tai bán đơn phía sau
FB: Tấm đáy phía sau
TC: Ghế trục tai sau
LA: Ghế chịu lực ngang
FG: Mặt bích phía trước có trụ dẫn hướng
FA: Mặt bích phía trước
FTC: Ghế trục tai trước
J: Vòng bi khớp trước
Bản lề hình chữ Y:-Y
SP: cảm biến áp suất
ứng dụng
- 3C Electronics: Xử lý PCB, lắp ráp, phân phối và thử nghiệm chính xác các bộ phận nhỏ.
- Tự động hóa & Đóng gói: -nhấn nhẹ, phân loại, chuyển và kiểm soát cổng một cách chính xác.
- Thiết bị Y tế & Phòng thí nghiệm: Phân tích tự động và định vị chính xác cho hệ thống xét nghiệm.
tại sao chọn chúng tôi
- Chi phí-Hiệu suất Hiệu quả:Mang lại độ chính xác và hiệu quả cao với chi phí cạnh tranh, tối ưu hóa tổng chi phí sở hữu.
- Tùy chỉnh linh hoạt:Hỗ trợ cấu hình hành trình, lực đẩy và động cơ tùy chỉnh cho các nhu cầu ứng dụng cụ thể.
- Hỗ trợ kỹ thuật:Cung cấp hỗ trợ chuyên nghiệp cho việc cài đặt, vận hành và dịch vụ sau bán hàng.
- Độ tin cậy đã được chứng minh:Được thiết kế bằng các thành phần chất lượng cao-để đảm bảo hoạt động ổn định, lâu dài-.
Câu hỏi thường gặp
Q1: Nó có thể thay thế xi lanh khí nén hoặc thủy lực?
Đ: Vâng. Xi lanh điện cung cấp khả năng vận hành sạch hơn, điều khiển theo chương trình và độ chính xác cao hơn, khiến chúng trở thành sự thay thế mạnh mẽ cho hệ thống khí nén hoặc thủy lực trong nâng cấp tự động hóa.
Q2: Những loại động cơ nào tương thích?
Xi lanh tương thích với động cơ bước và servo 130 khung của các thương hiệu lớn (Delta, Mitsubishi, Panasonic, Siemens, v.v.), cho phép tích hợp liền mạch vào các hệ thống tự động hóa hiện có.
Q3: Nó có hỗ trợ tùy chỉnh cho các dự án OEM không?
Đ: Vâng. Chiều dài hành trình, cấu trúc lắp đặt, cấu hình động cơ và giao diện điều khiển có thể được tùy chỉnh để đáp ứng các yêu cầu tích hợp thiết bị cụ thể.
